我公司发布智能防雷配电一体箱产品

我公司近期发布全新产品——智能防雷配电一体箱，该产品以地震监测为直接典型用户，其他行业也可直接或改型后使用。

配电箱是一个极其常见、广泛使用的供配电末端产品。但只要仔细观察便会发现，除少数被严格要求的行业和应用场合外，几乎很难找到完全符合国家标准的配电箱。无论是核心部件断路器的产品选型、匹配关系，还是布线安装、安全措施，几乎都是随意、随机的，大部分看到的都是线路混杂、标识缺失，只要没有出现明显的安全事故，都是“放心”用。很多用户其实并不知道断路器还分交流和直流；不知道断路器的额定电流该如何选择；不知道工作接地、保护接地和防雷接地有什么区别；不知道TN-S系统和TN-C系统有什么区别，等等。只要当下负载工作正常就不会去关注配电系统的合理、规范性，一旦出了问题，才费力查找原因。实际上，国家在电工电气领域有相当完善的标准规范，如GB 50054《低压配电设计规范》、GB 50254-2014《电气装置安装工程低压电器施工及验收规范》、GB 50057-2010《建筑物防雷设计规范》等等，各行业用户只需要严格遵照执行这些标准，对厂商、集成商、运维人员提出要求，才能保证设备规范，用电安全。

地震系统台站往往建设在偏远地区，建设难度大、供电条件差、维护成本高，如果配电箱的不规范导致设备经常停电不仅带来直接观测数据中断，也带来巨大运维成本支出。有些站点配电箱出厂时还算规范，在后续维护使用过程中逐步被随意改造而带来安全隐患，目前都是“凑合用”状态，我公司智能防雷配电箱即为了解决这一问题而诞生。

本次发布的智能防雷配电箱一体箱由智能低压配电、智能防雷、远程监控三大模块构成，各模块协同作用，全方位适配台站无人值守的运维需求：

• |智能低压配电：为台站内各类负载提供稳定供电，通过智能断路器实时监测电压、电流、温度等核心运行数据，支持远程通断控制，可快速排查并处理供电故障；

• |智能防雷：作为台站检测仪器设备的专用 B+C 级防雷保护单元，能有效泄放来自市电与光伏系统的浪涌冲击，同时精准采集并上传雷电监测数据，实现防雷状态可监测；

• |远程监控：实时汇总所有断路器、防雷系统的运行采集信息并上传至运维中心，同时接收中心下发的各类控制指令，协助用户检修、排查故障；为兼顾现场运维需求，专门设计本地化关键信息指示灯、一键重启所有设备等应急操作按键，方便台站现场人员快速处置突发情况。

一切功能、技术都是为了无人值守。

为了适应更广泛的行业应用，我公司将不断推出各种改型、变形产品，也欢迎用户来电咨询了解。

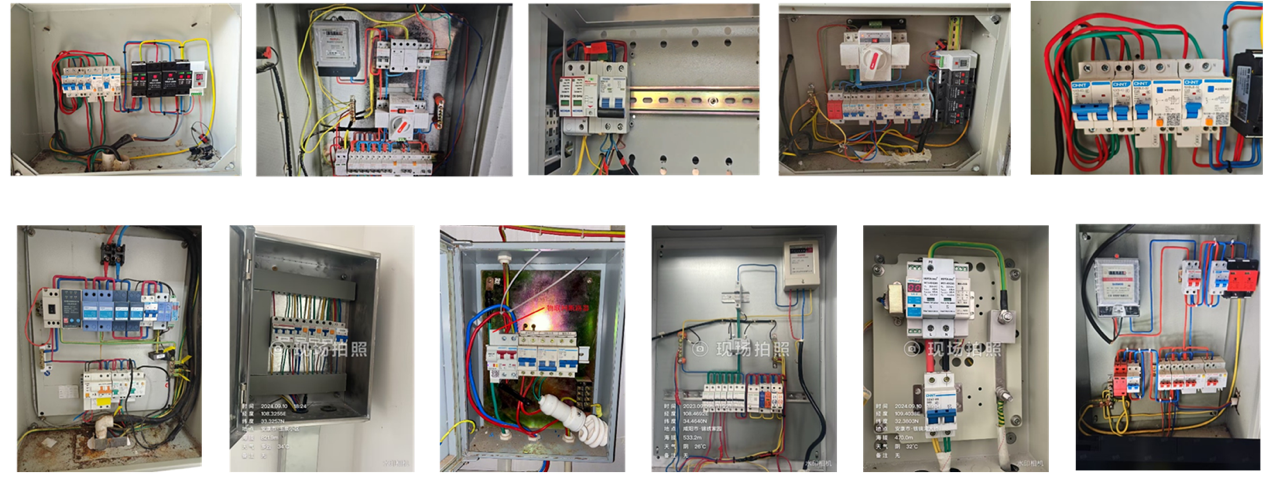

                                                                                                            常见的台站配电箱。“看不清”“看不懂”“不敢动”

1、 产品特点

l 地震行业首创，完全针对地震台站研制；

l 彻底解决地震台站内最后供电短板，一次性解决现有配电箱布线混乱、选型混乱隐患，提高台站供电智能化程度，节约台站运维投入；

l 集成了交流、光伏，电池专用智能断路器，以及交流防雷、光伏防雷设备，配有控制主机、本地显示系统、远程管理软件系统等；

l 支持智能断路器独立使用，对最重要的总闸进行远程控制；

l 客户端、集成管理软件专用页面，具有批量操作，十分便利；

l 严格符合国标的选型、设计、生成工艺，非市场同类产品可比；

l 出厂即标准化，快速安装、简易布线；

2、 主要参数

l 标准配置包含：4个交流智能断路器、1个交流防雷后备保护器、1组交流B+C防雷系统、1套雷电监控计数器、1个光伏智能断路器，1组光伏直流防雷系统，2个电池组智能断路器，1套智能控制主机，4只电压指示灯，1套快速一键重启键系统；

l 可扩至12路智能断路器，2组温湿度传感器，1组气压传感器，6组DI传感器；

l 提供一组15w直流12v电源输出；

l 具有网口通讯、扩展无线通讯能力。可独立工作于任何台站，也可与远航智能电源完美配合，通过智能电源客户端即可监控数据和控制断路器。

l 支持TCP/IP、UDP协议，支持NTP授时功能，支持多种外设通信，支持远程固件升级；

l 高强度结构，内外双门设计，便于看台人员查看关键运行数据、一键重启所有设备排查故障；

l 外形尺寸：460*500*170mm

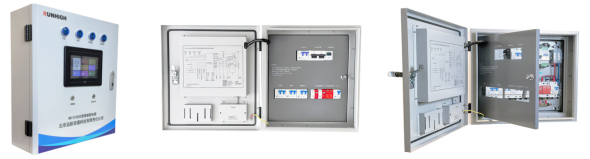

3、 产品图片

                                                                                                                 通讯模式及系统框图

智能断路器和智能防雷配电一体箱通信模式

                                                                                                             工作框图
